Schieberegister

Im Folgenden findet sich eine vereinfachte schematische Darstellung der Funktionsweise eines Schieberegisters. Auf Details wird nicht eingegangen, lediglich das Prinzip soll deutlich werden.

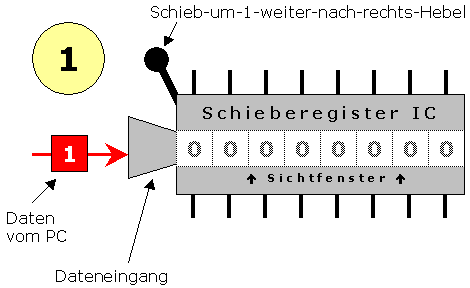

Das erste Datenbit liegt am Dateneingang des Schieberegisters an.Das erste Datenbit liegt am Dateneingang des Schieberegisters an.

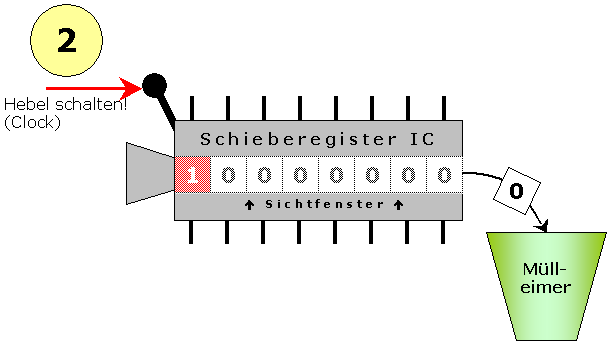

Durch Betätigung des Schieb-um-1-weiter-nach-rechts-Hebels wird das Bit eingeschoben. Das letzte Bit fällt raus.Durch Betätigung des Schieb-um-1-weiter-nach-rechts-Hebels wird das Bit eingeschoben. Das letzte Bit fällt raus.

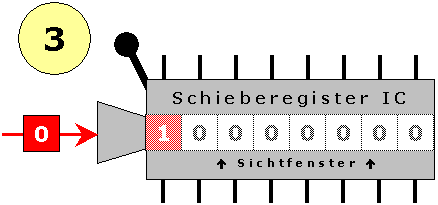

Das Bit ist eingeschoben. Das nächste Datenbit wartet bereits am Dateneingang.Das Bit ist eingeschoben. Das nächste Datenbit wartet bereits am Dateneingang.

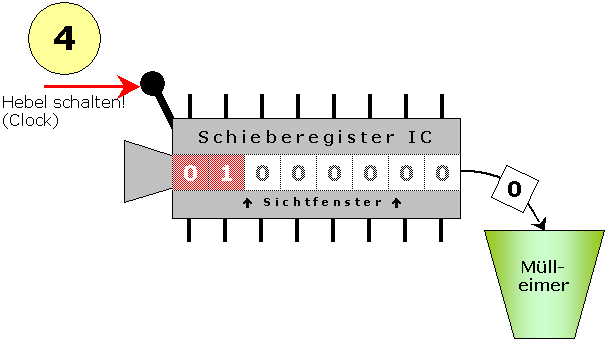

Wieder werden die Bits um eins weitergeschoben, woraufhin auch wieder ein Bit verworfen wird.Wieder werden die Bits um eins weitergeschoben, woraufhin auch wieder ein Bit verworfen wird.


Hat das Schieberegister 8 Speicherstellen, so wiederholt sich dies insgesamt 8 mal. Die Bits werden also Bit für Bit "eingefüllt".
